36. HMI, POP, OI란 (자동화 공장)

자동화 공장에서 사용되는 시스템들에 대한 심화 강의 7번째 시간 입니다.

오늘도 전문가가 되기 위해 달려보시죠!!!

----------------------------------------------------------------------------------------------------------------------------------

 ※ HMI, POP, OI란?

   > 개요: 어느 공장에 가면 터치스크린을 'HMI'라 부르고, 옆 공장에 가면 'POP'라고 부릅니다. 차이가 뭘 까?

   > '사람(Operator)이 기계/시스템과 소통하는 화면'이라는 공통점 때문에 현장에서 혼용

   > 화면 자체 아닌 이 화면들이 연결되어 있는 구간을 파악하면 구분이 용이

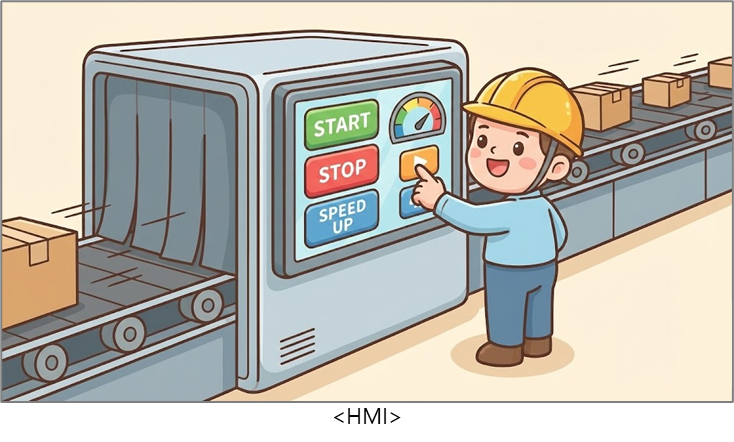

 1. HMI(Human Machine Interface)

   a. Keyword: 제어(Control), 기계(Machine), 실시간

   b. 연결 대상: 주로 PLC(설비 제어 장치)

   c. 정의: 사람이 기계 장비의 상태를 모니터링하고, 직접 조작(Start/Stop, 파라미터 설정) 할 수 있도록 해주는 인터페이스

   d. 특징

     > 설비나 설비 바로 옆에 연결되어 있음

     > 버튼, 스위치, 램프가 소프트웨어 화면으로 들어간 형태

     > 설비를 '운전'하기 위함

2. POP(Point Of Production) (1/2)

   a. Keyword: 관리(Management), 생산(Production), 실적

   b. 연결 대상: 주로 MES 서버(MES 시스템의 현장용 입력 단말기)

   c. 정의: '생산 시점 관리'라는 뜻으로, 생산 현장에서 발생하는 실적(생산량, 불량 수량, 자재 투입 등)을 상위 시스템에 보고하는 단말기

   d. 특징

     > 주로 PC 기반이거나 바코드 스캐너가 달려 있음

     > 작업지시서를 조회하고, 작업을 시작/종료하는 용도

     > 생산 현황을 '보고'하기 위함

     > 최근에는 MES가 웹 기반으로 현장 PC에 직접 띄워지면서 'MES 화면' 그 자체로 불리기도 함

 3. OI(Operator Interface)/OPI(Operator Panel Interface)

   a. Keyword: 소통(Interface), 포괄적 용어

   b. 연결 대상: 설비 PC(Equipment PC) 또는 PLC

   c. 정의: 가장 넓은 의미로 '작업자가 조작하는 화면' 그 자체

   d. 특징

     > 일반 제조: HMI와 거의 같은 의미로 혼용되는 경우가 많음, HMI보다 조금 더 단순한 조작반(Keypad 등)을 칭하기도 함

     > 하이테크(반도체/디스플레이): 설비 자체를 제어하는 고성능 PC(소프트웨어 탑재) 화면을 OPI라고 부르는 경우가 많음(이때는 HMI보다 훨씬 복잡한 기능을 수행)

 4. Trend

   > PC 기반 제어의 등장: 설비 제어기(PC) 안에 HMI 소프트웨어와 통신 모듈(SECS/GEM)이 같이 들어가면서, 한 화면에서 제어(HMI)와 실적 보고(POP 기능)를 동시에 하기도 함

   > Smart HMI: 예전 작화(Drawing)기반의 투박한 HMI가 아니라, 웹 기반의 세련된 UI로 바뀌고 있으며, MES 데이터를 바로 조회하기도 함

   > 물리적인 기계는 합쳐져도, 논리적인 기능(제어 vs 관리)은 여전히 구분되어 있음

 5. HMI vs POP

구분	HMI(Human Machine Interface)	POP(Point Of Production)
주 대화 상대	PLC(기계와 대화함)	MES DB(서버와 대화함)
주요 기능	기계 ON/OFF, 속도 조절, 온도 설정, 알람 확인	작업지시 조회, 생산량 입력, 불량 등록, 자재 스캔
핵심 목적	설비 제어 및 감시	생산 정보 관리 및 집계
데이터 성격	실시간성(ms 단위), 휘발성 데이터 많음	트랜잭션(건수 단위), 영구 저장 데이터
비유	자동차의 계기판 및 핸들	택배 기사님의 PDA 단말기

 ※ 그래서, 현장에서는 어떻게 구분하나요?

  > (현장에서 화면을 봤을 때)이걸 누르면 기계가 움직인다 -> HMI

  > (현장에서 화면을 봤을 때)이걸 누르면 사무실에서 안다 -> POP

  > (두루뭉술하게)포괄적으로 통칭하고 싶다 -> OI

----------------------------------------------------------------------------------------------------------------------------------
